冶金鋼絲繩電動葫蘆設計
發布時間：2019-12-24 09:08 文章來源：未知 文章作者：admin 點擊數：
自煤廠發生鋼水包傾覆的重大事故后，國家質檢總局加大了對用于治金行業的非治金起重機的查處力度，適時下發了（質檢特（2007）第375號）文件，對吊運熔融金屬的起重機進行了嚴格
自煤廠發生鋼水包傾覆的重大事故后，國家質檢總局加大了對用于治金行業的非治金起重機的查處力度，適時下發了（質檢特（2007）第375號）文件，對吊運熔融金屬的起重機進行了嚴格的規定和要求。為搶占市場，全國各電動葫蘆生產企業也先后開發了各類型的治金型電動葫蘆，但都屬于以電磁制動或機械制動作為安全制動器的范疇。
1電磁制動型冶金葫蘆
1.1結構形式

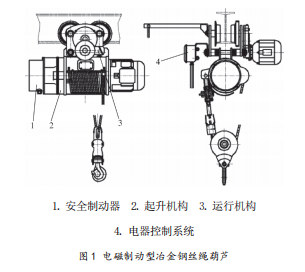

此類型治金鋼絲繩電動葫蘆（見圖1）類似于傳統CD/MD型鋼絲繩電動葫蘆，整機串聯結構，包含起升機構、運行機構和電器控制系統。
1）構成要素在減速器外側高速軸上增加一個電磁制動器作為安全制動器，使用耐高溫鋼芯鋼絲繩，在葫蘆的機架下添加隔熱層，增加過載保護功能，電機絕緣等級提高到H級，防護等級提高到IP54，所有鑄鐵部件改為鑄鋼或軋制，雙重起升限位，電動葫蘆的控制類型使用遙控器，保證了操作者的人身安全，工作級別提高至M6。
1）構成要素在減速器外側高速軸上增加一個電磁制動器作為安全制動器，使用耐高溫鋼芯鋼絲繩，在葫蘆的機架下添加隔熱層，增加過載保護功能，電機絕緣等級提高到H級，防護等級提高到IP54，所有鑄鐵部件改為鑄鋼或軋制，雙重起升限位，電動葫蘆的控制類型使用遙控器，保證了操作者的人身安全，工作級別提高至M6。
2）工作原理當電動機上的制動器發生故障時，作為安全制動器的電磁制動器可以快速響應，從而能夠安全制動熔融金屬以避免危險。
1.2電磁制動器工作原理

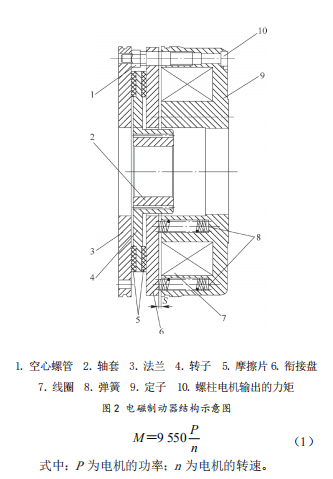

停電或有電源故障時，由制動盤和彈簧的摩擦產生制動力矩，克服重物重力引起的扭矩，迅速的制動。如圖2所示，當制動時，由安裝于電動葫蘆減速器高速軸上的轉子通過銜鐵盤被彈簧壓向法蘭，摩擦力產生制動力矩，在銜鐵盤與定子之間會產生氣隙。當放松制動時，線圈通直流電，產生的磁場使銜鐵盤壓縮彈簧被定子9吸附，此時轉子被松開，制動解除。
該制動器產生的制動力矩必須大于電機的額定力矩才能產生制動效果，經驗證明安全系數必須大于2才能保證制動的安全性。
該制動器產生的制動力矩必須大于電機的額定力矩才能產生制動效果，經驗證明安全系數必須大于2才能保證制動的安全性。
1.3優缺點
雖然彈簧加壓電磁安全制動型治金葫蘆符合（
2007）第375號文件要求，能通過國家要求的型式試驗，成本較低，制作簡單，其性能基本滿足調運熔融金屬工況的要求，而被國內一部分生產企業采用，但存在很?chē)?yán)重的安全隱患。
由于安全制動器增設在傳動鏈的高速端，中間有減速機構，不能完全確保安全性：該安全制動器附在減速器上，由減速器漏油引起的制動打滑也有可能發生；支持制動器和安全制動器工作原理和響應速度不同對葫蘆安全性也會產生較大影響：后期維護繁瑣，安裝、調試對操作者要求較高。
2機械制動型治金葫蘆
2.1結構形式

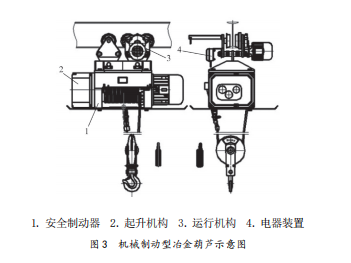

此類型冶金電動葫蘆（見圖3）同樣包含起升機構、運行機構和電器控制系統。作為一種全新的設計產品，產品的安全性、維護方便性和配件的通用性在設計之初就被放在首位。
此類型冶金葫蘆設置有雙起升限位和下降限位裝置，增強了電動葫蘆的安全使用性能。耐高溫鋼絲繩和電機滿足了冶金行業的需要，在電動葫蘆底部設置了隔熱罩，以隔離熔融金屬的直接高熱輻射。電動葫蘆的控制類型使用遙控或非跟隨式，以確保操作員的人身安全。
此類型冶金葫蘆設置有雙起升限位和下降限位裝置，增強了電動葫蘆的安全使用性能。耐高溫鋼絲繩和電機滿足了冶金行業的需要，在電動葫蘆底部設置了隔熱罩，以隔離熔融金屬的直接高熱輻射。電動葫蘆的控制類型使用遙控或非跟隨式，以確保操作員的人身安全。
此類冶金葫蘆工作原理：在正常操作期間，傳動機構由設置在錐形轉子電機上的支持制動器制動，當?shù)蹉^和負載超速時，卷筒由設置在其上的安全制動器制動，以防止重物超速下降造成事故。
2.2機械制動器工作原理

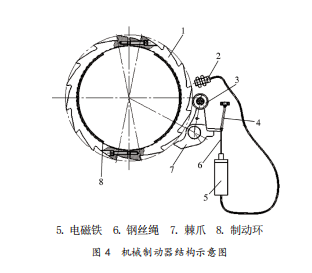

機械制動器包括傳感器、棘輪、牽引電磁鐵、鋼絲繩、棘爪和制動環（見圖4）。制動環固定在棘輪和蓮花盤的內圈上，緊緊套在電動葫蘆的卷筒上；牽引電磁鐵固定安裝在電動葫蘆外殼上：棘爪放置在棘輪外緣旁并鉸接在電動葫蘆外殼上，以保證與棘輪的外邊緣有一定的檢測距離。
安全制動器作為核心部件，在電動葫蘆正常工作時不起作用。只有在電動葫蘆起吊重物，支持制動器失靈或出現斷軸、斷齒時重物開始自由下落，必將帶動卷筒突然加速轉動，當卷筒轉速達到一定的轉速時（正常轉速的1.25倍），棘爪上與蓮花盤作跟蹤相對轉動的轉輪克服彈簧拉力突然脫離，擺動轉輪，插入棘爪并卡住棘輪，棘輪停止轉動，棘輪內圈制動片與卷筒摩擦，強行限制卷筒繼續旋轉，從而達到安全制動的目的。如果上述動作沒有發生，也可以通過電磁鐵來實現制動目的。傳感器通過檢測棘輪齒數（可根據需要調節動作齒數）獲得信號，并將其傳遞給牽引電磁鐵，電磁鐵拉動鋼絲繩克服彈簧拉力，從而拉動棘爪的尾部，棘爪插入并卡住棘輪，棘輪停止轉動，棘輪內圈制動片與卷筒摩擦，強行限制卷筒繼續旋動，從而也能夠達到安全制動的目的。
安全制動器作為核心部件，在電動葫蘆正常工作時不起作用。只有在電動葫蘆起吊重物，支持制動器失靈或出現斷軸、斷齒時重物開始自由下落，必將帶動卷筒突然加速轉動，當卷筒轉速達到一定的轉速時（正常轉速的1.25倍），棘爪上與蓮花盤作跟蹤相對轉動的轉輪克服彈簧拉力突然脫離，擺動轉輪，插入棘爪并卡住棘輪，棘輪停止轉動，棘輪內圈制動片與卷筒摩擦，強行限制卷筒繼續旋轉，從而達到安全制動的目的。如果上述動作沒有發生，也可以通過電磁鐵來實現制動目的。傳感器通過檢測棘輪齒數（可根據需要調節動作齒數）獲得信號，并將其傳遞給牽引電磁鐵，電磁鐵拉動鋼絲繩克服彈簧拉力，從而拉動棘爪的尾部，棘爪插入并卡住棘輪，棘輪停止轉動，棘輪內圈制動片與卷筒摩擦，強行限制卷筒繼續旋動，從而也能夠達到安全制動的目的。
1）棘輪齒強度計算
m=1.75
r（1）VzAa]
式中：m為棘輪模數，m=t/x（t為周節）；T為棘輪軸所受的轉矩；z為棘輪齒數，通常z=6~25：
o為齒寬系數，=bwm（b為齒寬）；[o]為棘輪齒材料的許用彎曲應力。
2）棘爪強度計算MP，o=部+號=l0]
（2）式中：M為彎矩，P為棘輪的圓周力，W為棘爪危險截面的截面系數，A為棘爪危險截面的面積，[o]為棘輪齒材料的許用彎曲應力。
2.3優缺點
機械摩擦安全制動型冶金葫蘆完全符合（2007）第375號文件要求，能通過國家要求的型式試驗，安全可靠，性能完全滿足吊運熔融金屬工況的要求，但其結構復雜，加工精度要求高，制造周期長，占?jí)撼杀据^多，在國內被少量有實力的生產企業采用。
3結語
綜上所述，用于安全生產的治金鋼絲繩電動葫蘆是國家規定的輕小型起重設備，彈簧加壓的電磁制動和機械摩擦式制動都能夠達到安全制動的目的，但各有利弊。彈簧加壓電磁制動型冶金葫蘆適用于投入成本較低、加工精度要求低、制動精度要求不高的中小企業；機械摩擦制動型治金葫蘆適用于講究外觀、制動精度要求高、后期維護要求簡單方便的高端用戶。
