鋼絲繩選型及與起重機卷筒旋向間的匹配關系
發布時間：2020-03-09 16:21 文章來源：未知 文章作者：admin 點擊數：
鋼絲繩作為起重設備的易損件，在實際使用過程中需要定期維護和更換。在用戶更換鋼絲繩過程中，往往忽視鋼絲繩的旋向和起重機卷簡旋向的匹配關系，鋼絲繩易損壞，更換頻繁，尤
鋼絲繩作為起重設備的易損件，在實際使用過程中需要定期維護和更換。在用戶更換鋼絲繩過程中，往往忽視鋼絲繩的旋向和起重機卷簡旋向的匹配關系，鋼絲繩易損壞，更換頻繁，尤其對液壓抓斗起重機旋向不匹配，會加劇吊具的擺動，增加工作的不穩定性。在機械抓斗起重機實際工程案例中，鋼絲繩成為易損壞的零件，平均3個月更換一次，支持繩和閉合繩不能有效地協調承擔載荷是主要原因。
1鋼絲繩選型
鋼絲繩作為起重機起吊重物的關鍵零件，其選型直接關系到起重機操作的安全性。國家標準GB/T3811一2008《起重機設計規范》對鋼絲繩的選用原則和選用計算做了詳細的規定。在實際工程應用中，多繩抓斗的鋼絲繩由于其各分支的載荷分配問題，導致鋼絲繩更換頻繁，尤其是機械抓斗閉合繩和支持繩很難同步協調共同承擔載荷。如果最大靜拉力取總載荷的66%計算選型鋼絲繩，在實際工程中鋼絲繩的更換頻率很高，所以，機械抓斗建議鋼絲繩最大靜拉力取總載荷的100%計算選型鋼絲繩。以8t機械抓斗起重機為例，鋼絲繩直徑
式中：dm為鋼絲繩最小直徑，mm；Q為起重量，N；B為載荷分配系數。
當B取66%時，計算出dmm=l7.2：當B取100%時，計算出dm=21.2mm，兩者差距很大。在實際工程應用中，機械抓斗在閉合繩完成閉合動作后，往往需要操作員調整支持繩才能保證支持繩和閉合繩同步。但人為參與調整有很大的不確定性。所以，建議載荷分配系數用100%來計算選擇機械抓斗的鋼絲繩直徑。
2鋼絲繩旋向
鋼絲繩旋向是指鋼絲繩外層繩股的捻制方向，實際鋼絲繩制造工藝過程，是由優質鋼錠通過熱軋制成直徑為6的圓鋼，然后經多次冷拔工藝將直徑減到所需要的尺寸。在冷拔過程中還需要經過若干次熱處理（或化學處理）。熱處理及冷拔過程的變形強化使鋼絲達到很高的強度，通常為1470~2160N/mm2。鋼絲首先捻成股，然后將若干股繞著繩芯捻制成繩。

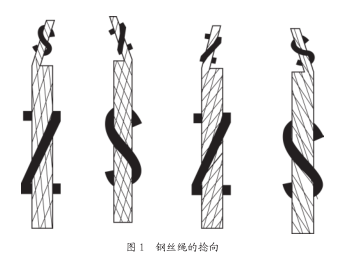

鋼絲繩按照捻制的相互方向分為（如圖l所示，從左至右）右交互捻、左交互捻、右同向捻、左同向捻4種。
對于右交互捻即絲繞股時采用左向捻制，在股繞成繩時則采用右向捻制。對于左交互捻即絲繞股時采用右向捻制，在股繞成繩時則采用左向捻制。對于右同向捻即絲繞股時采用右向捻制，在股繞成繩時采用右向捻制。對于左同向捻即絲繞股時采用左向捻制，在股繞成繩時同樣采用左向捻制。
3不同旋向鋼絲繩的性能
右交互捻鋼絲繩和左交互捻鋼絲繩由于股和繩之間的繞向相反，在卷入卷筒承受載荷時，股和繩的扭轉趨勢相反，相互抵消，克服了易扭轉和易松散的缺陷。但是其絲與股之間相互擠壓，其撓性和使用壽命比同向捻鋼絲繩差。
右同向捻和左同向捻鋼絲繩由于繞制殘余應力方向相同，使其具有強烈的扭轉趨勢，容易松散和扭轉，甚至打結。但由于繞向相同，撓性好，使用壽命長。
4鋼絲繩的制作工藝
目前制繩工藝大多采用鋼絲繩預變形的方法，即鋼絲在繞制前預先彎成鋼絲在股中應有的形狀，然后繞成股，股再繞成繩。這樣可以消除殘余應力，大大提高鋼絲繩的性能。
5不同捻向鋼絲繩的應用
在工程項目實際應用的起重機鋼絲繩，大多因為繩股松散導致鋼絲斷裂，這是因為鋼絲繩沒有剛性導軌和不是經常處于張緊受力狀態，鋼絲繩從松散狀態突然受力卷入卷筒中，容易造成鋼絲繩，松散，所以，目前起重機都采用右交互捻和左交互捻的鋼絲繩，具有抗扭轉和抗松散的作用。同向捻鋼絲繩在絲繞股和股繞成繩的繞向相同，撓性好。故只適用于有剛性導軌或經常保持張緊的牽引繩。如電梯，在起升機構中不易采用。起重機上廣泛采用右交互捻和左交互捻，即右旋和左旋。
6鋼絲繩旋向和起重機卷筒旋向的匹配關系
6.1鋼絲繩入槽受力分析當左向槽用右向互捻鋼絲繩時，鋼絲繩入槽向右張緊趨勢，股向左張緊趨勢，相互抵消，不易扭轉。當左向槽用左向互搶鋼絲繩時，鋼絲繩入槽時，鋼絲繩向右松散，股向左松散，鋼絲繩易松散，使用壽命約降低50%。

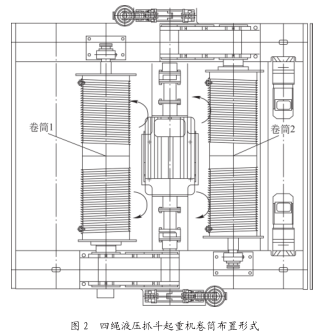

6.2鋼絲繩入槽擺動分析雖然交互捻鋼絲繩有抗扭作用，但其受到較大側向力時還是會發生轉動。如果鋼絲繩卷筒左向槽用右旋鋼絲繩，右向槽用左旋鋼絲繩可以有效地減小擺動。以四繩液壓抓斗起重機為例，布置形式見圖2。
