腳手架計算規則及施工現場腳手架標準做法

發布時間：2019-11-22 12:22　文章來源：未知　文章作者：admin　點擊數：

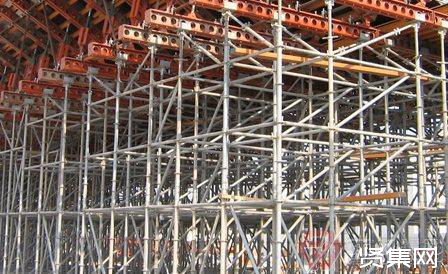

腳手架是目前比較常見的一種產品，通常是指施工現場為工人操作并解決垂直和水平運輸而搭設的各種支架。不同類型的工程施工選用不同用途的腳手架。橋梁支撐架使用碗扣腳手架的居多，也有使用門式腳手架的。主體結構施工落地腳手架使用扣件腳手架的居多，腳手架立桿的縱距一般為1．2～1．8m；橫距一般為0．9～1．5m。腳手架與一般結構相比，其工作條件具有其獨特的特點，首先就是所受荷載變異性較大；扣件連接節點屬于半剛性，且節點剛性大小與扣件質量、安裝質量有關，節點性能存在較大變異；其次，腳手架結構、構件存在初始缺陷，如桿件的初彎曲、銹蝕，搭設尺寸誤差、受荷偏心等均較大；最后就是與墻的連接點，對腳手架的約束性變異較大。對以上問題的研究缺乏系統積累和統計資料，不具備獨立進行概率分析的條件，故對結構抗力乘以小于1的調整系數其值系通過與以往采用的安全系數進行校準確定。腳手架制作材料通常有竹、木、鋼管或合成材料等。有些工程也用腳手架當模板使用，此外在廣告業、市政、交通路橋、礦山等部門也廣泛被使用。下面賢集網小編來為大家介紹腳手架計算規則、施工現場腳手架標準做法、腳手架工程驗收細節。一起來看看吧！

腳手架計算規則
一、腳手架工程量計算一般規則：
1、建筑物外墻腳手架，凡設計室外地坪至檐口（或女兒墻上表面）的砌筑高度在15m以下的按單排腳手架計算；砌筑高度在15m以上的或砌筑高度雖不足15m，但外墻門窗及裝飾面積超過外墻表面積60%以上時，均按雙排腳手架計算。
2、建筑物內墻腳手架，凡設計室內地坪至頂板下表面（或山墻高度的1/2處）的砌筑高度在3.6m以下的，按里腳手架計算；砌筑高度超過3.6m以上時，按單排腳手架計算。
3、石砌墻體，凡砌筑高度超過1.0m以上時，按外腳手架計算。
4、計算內、外墻腳手架時，均不扣除門、窗洞口、空圈空口等所占的面積。
5、同一建筑物高度不同時，應按不同高度分別計算。
6、現澆鋼筋混凝土框架柱、梁按雙排腳手架計算。
7、圍墻腳手架，凡室外自然地坪至圍墻頂面的砌筑高度在3.6m以下的，按里腳手架計算；砌筑高度超過3.6m以上時，按單排腳手架計算。
8、室內天棚裝飾面距設計室內地坪在3.6m以上時，應計算滿堂腳手架，計算滿堂腳手架后，墻面裝飾工程則不再計算腳手架。
9、滑升模板施工的鋼筋混凝土煙囪、筒倉，不另計算腳手架。
10、砌筑貯倉，按雙排外腳手架計算。
11、貯水（油）池，大型設備基礎，凡距地坪高度超過1.2m以上的，均按雙排腳手架計算。
12、整體滿堂鋼筋混凝土基礎，凡其寬度超過3m以上時，按其底板面積計算滿堂腳手架。

二、砌筑腳手架工程量計算：
1、外腳手架按外墻外邊線長度，乘以外墻砌筑高度以平方米計算，突出墻外寬度在24cm以內的墻垛，附墻煙囪等不計算腳手架；寬度超過24cm以外時按圖示尺寸展開計算，并入外腳手架工程量之內。
2、里腳手架按墻面垂直投影面積計算。
3、獨立柱按圖示柱結構外圍周長另加3.6m，乘以砌筑高度以平方米計算，套用相應外腳手架定額。
三、現澆鋼筋混凝土框架腳手架工程量計算：
1、現澆鋼筋混凝土柱，按柱圖示周長尺寸另加3.6m，乘以柱高以平方米計算，套用相應外腳手架定額。
2、現澆鋼筋混凝土梁、墻，按設計室外地坪或樓板上表面至樓板底之間的高度，乘以梁、墻凈長以平方米計算，套用相應雙排外腳手架定額。
四、裝飾工程腳手架工程量計算：
1、 滿堂腳手架，按室內凈面積計算，其高度在3.6~5.2m之間時，計算基本層，超過5.2m時，每增加1.2m按增加一層計算，不足0.6m的不計。計算式表示如下：
（1）室內凈高度—5.2（m）；
（2）滿堂腳手架增加層 =1.2（m）。
2、挑腳手架，按搭設長度和層數，以延長米計算。
3、懸空腳手架，按搭設水平投影面積以平方米計算。
4、高度超過3.6m墻面裝飾不能利用原砌筑腳手架時，可以計算裝飾腳手架。裝飾腳手架按雙排腳手架乘以0.3計算。

五、其他腳手架工程量計算：
1、水平防護架，按實際鋪板的水平投影面積，以平方米計算。
2、垂直防護架，按自然地坪至最上一層橫桿之間的搭設高度，乘以實際搭設長度，以平方米計算。
3、架空運輸腳手架，按搭設長度以延長米計算。
4、煙囪、水塔腳手架，區別不同搭設高度，以座計算。
5、電梯井腳手架，按單孔以座計算。
6、斜道，區別不同高度以座計算。
7、砌筑貯倉腳手架，不分單筒或貯倉組均按單筒外邊線周長，乘以設計室外地坪至貯倉上口之間高度，以平方米計算。
8、貯水（油）池腳手架，按外壁周長乘以室外地坪至池壁頂面之間高度，以平方米計算。
9、大型設備基礎腳手架，按其外形周長乘以地坪至外形頂面邊線之間高度，以平方米計算。
10、建筑物垂直封閉工程量按封閉面的垂直投影面積計算。
六、安全網工程量計算：
1、立掛式安全網按架網部分的實掛長度乘以實掛高度計算。
2、挑出式安全網按挑出的水平投影面積計算。

施工現場腳手架標準做法

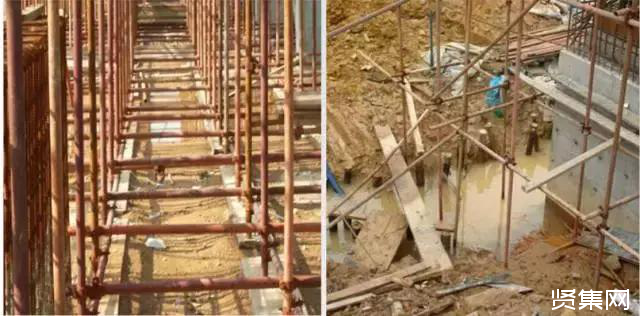

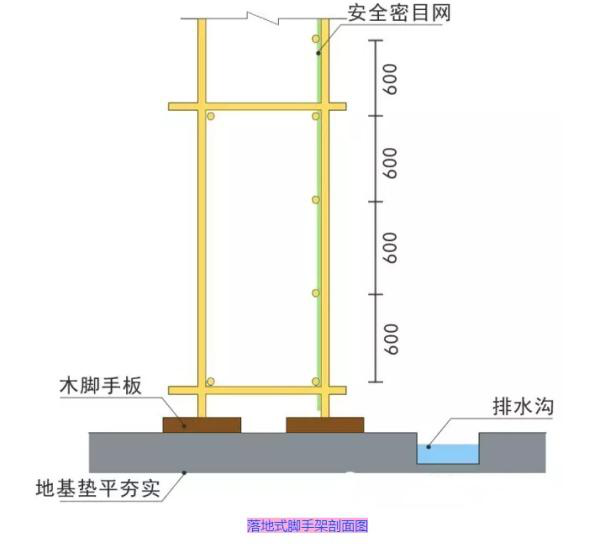

一、落地式外腳手架
1、落地式外腳手架基礎應墊平夯實，在基礎上沿外腳手架長度方向設置墊板，墊板材質可采用木腳手板或槽鋼等；
2、在立桿下部150mm處設置縱橫向掃地桿，縱向掃地桿在地上，橫向掃地桿在下，均與立桿相連；
3、腳手架四周設置排水溝，采用有組織排水；
4、腳手架立桿基礎不在同一高度時，必須將高處的縱向掃地桿向低處延長兩跨與立桿固定，高低差不大于1m，靠邊坡上方的立桿軸線到邊坡的距離不應小于500mm。

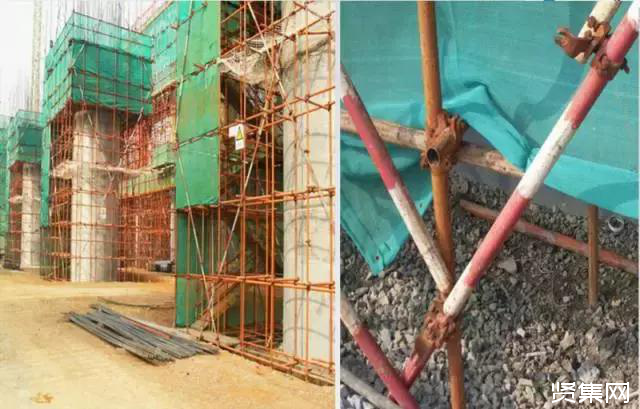

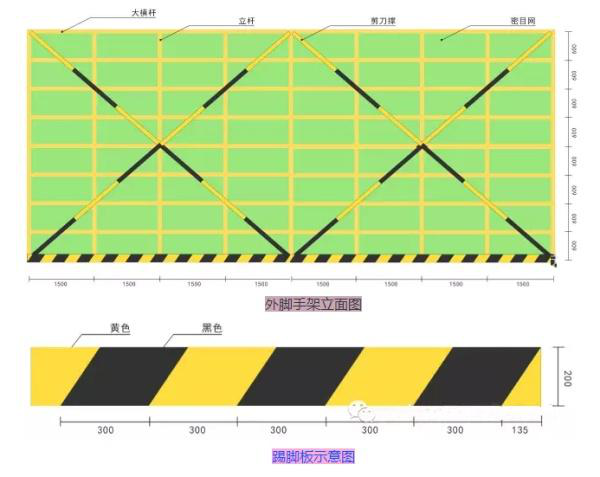

二、外腳手架里面防護
1、應編制專項施工方案，并進行審批，鋼管、扣件等進場時對其合格證進行檢查，并抽樣復檢；
2、腳手架的鋼管應橫平豎直，轉交位置的大橫桿不能超過轉角200mm，小橫桿外露部分應長短均勻；
3、腳手架立桿應分布均勻，一般為1500mm，大橫桿應保持水平，一般為1800mm，每步腳手架應設置欄腰桿，一般為600mm和1200mm高；
4、腳手架外側滿掛密目安全網，腳手架外掛立桿表面刷黃色油漆，每隔一組或兩組剪刀撐設置一道200mm踢腳板，固定在立桿外側，踢腳板表面刷黃黑警示色油漆；
5、主節點必須設置一道橫向水平桿，用直角扣件扣接且嚴禁拆除；
6、使用前進行驗收，懸掛驗收合格圖牌。

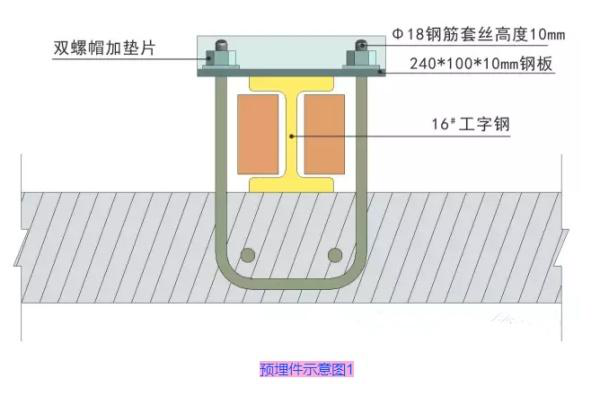

三、懸挑式腳手架
1、應編制專項施工方案，并審批，分段搭設超過20m組織專家進行方案論證；
2、懸挑腳手架的懸挑梁必須選用16#以上的工字鋼，懸挑梁的錨固端應大于懸挑端長度的1.25倍，懸挑長度按設計要求確定；
3、樓層預埋Φ20U型螺桿，每道鋼梁設置Φ16鋼絲繩作為保險繩；
4、工字鋼、錨固螺桿、斜拉鋼絲繩具體規格、型號依據設計方案計算書確定；
5、腳手架底部應按規范要求沿縱橫向設置掃地桿，懸挑梁上表面應加焊鋼筋以固定立桿，在橫桿上方沿腳手架長度方向鋪設方木，并滿鋪模板進行防護；
6、腳手架底部立桿內側應設置200mm高踢腳板，底部應采用硬質材料進行封閉；

四、附著式腳手架
1、附著式升降腳手架使用單位應與具有專業資質的單位簽訂專業分包合同，一級資質可承擔各類附著式升降腳手架設計制造安裝和施工，二級資質可承擔80m以下附著式升降腳手架設計制造安裝和施工；
2、專項施工方案應由專業承包單位編制審批，報使用單位審核，嚴格控制直線段跨度不得超過7000mm，折線段外測跨度不得超過5400mm；
3、架體高與支撐跨度的乘積不得大于110m2；
4、整體提升腳手架安裝后，安裝單位應進行自檢，工程項目的監理單位代表、施工單位和安裝單位的技術負責人組成驗收組，共同進行驗收、簽字，出具驗收意見；
5、每次升降后，施工、安裝單位必須對安全裝置、保險設施、提升系統進行全面檢查，符合要求并覆行簽字手續后，方可作業使用。

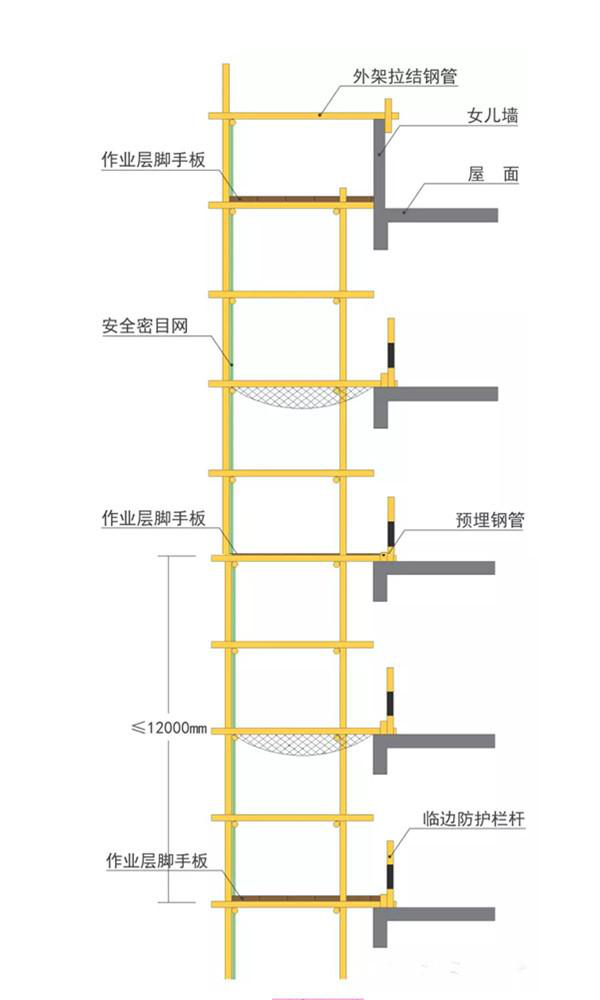

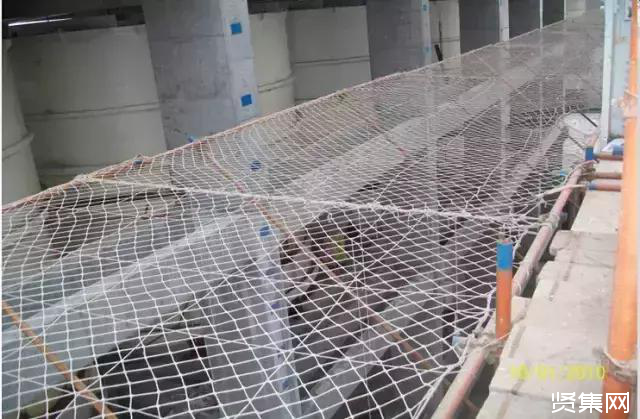

五、外腳手架水平保護
1、主體施工階段，施工層、拆模層、第二層必須滿鋪腳手板，腳手板必須鋪至建筑物結構，嚴禁探頭板，固定牢固；
2、從第二層起，應每隔12mm設置一道硬質隔斷防護，并在其中間部位張掛水平安全網；
3、架體外側應采用安全密目網封閉，網間連接應嚴密，并懸掛安全警示牌；

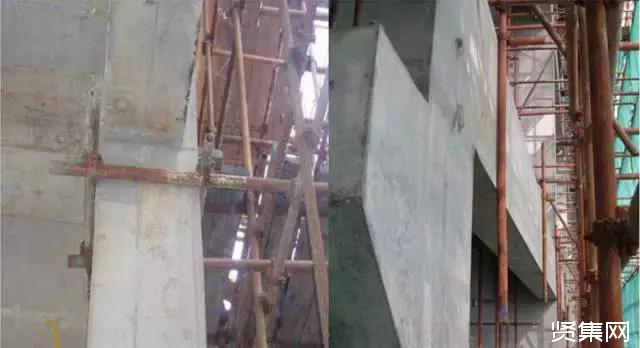

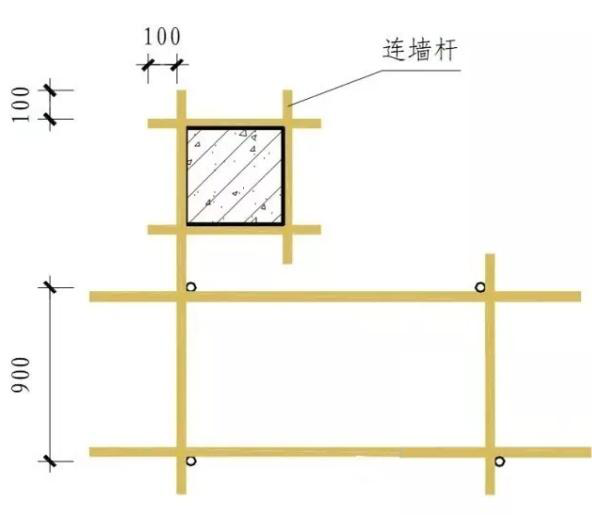

六、外腳手架連墻件設置
1、腳手架的連墻桿件宜靠近主節點設置，偏離主節點的距離不應大于300mm；
2、高度在24m以下的落地式腳手架，可采用剛性連墻，也可采用柔性連墻；
3、高度在24m以上的落地式腳手架，是挑式腳手架，只能采用剛性連墻件；
4、一字型、開口型架體兩端必須設置連墻件。
（1）一字型：

（2）開口型：

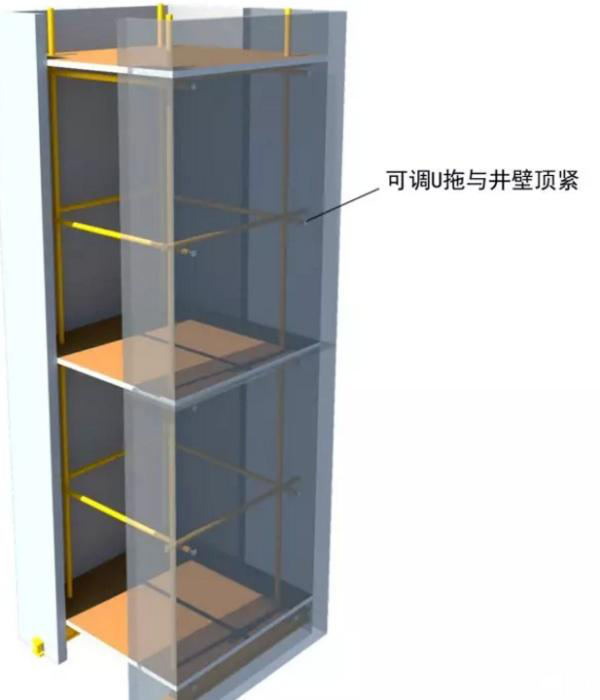

七、電梯井操作架
1、無論采用何種方式，電梯井操作架及后續防護方式，均應編制專項安全施工方案；
2、主題結構施工期間，在墻內預留180*180方孔，采用兩根16#工字鋼作為操作架支撐，搭設分段懸挑，架體高度不大于20m，步距不大于1.6m；
3、在施工層張掛水平網，施工層以下每兩層且不大于10m設置一道水平防護。

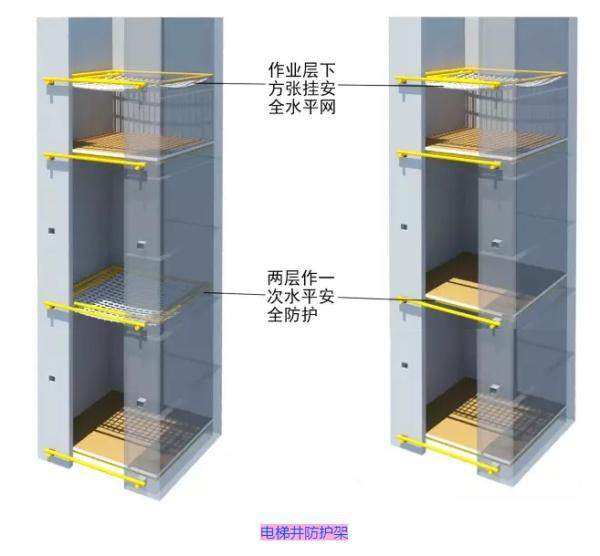

八、電梯井防護
1、電梯井鋼平臺提升離開后，采用鋼管穿墻搭設網格進行防護；
2、在預留孔中穿2根Φ48.3*3.6mm鋼管，鋼管外端用鋼管扣件連接固定，以防滑脫；
3、在鋼管平臺上鋪設50*100木枋，上鋪硬質材料進行封閉或張掛安全水平網防護。

腳手架工程驗收細節
腳手架驗收時的注意要點，一般腳手架主要驗收可分為10 部分：

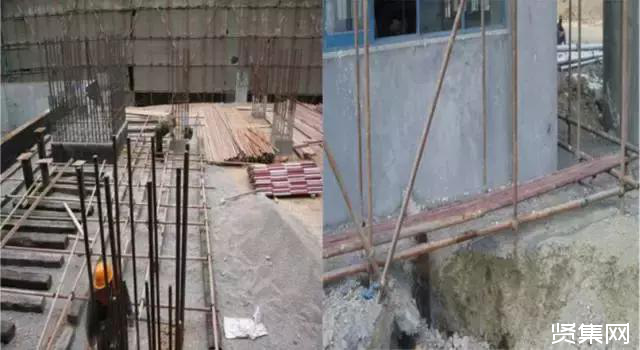

1、腳手架地基、基礎驗收
（1）腳手架地基與基礎的施工，必須根據腳手架搭設高度、搭設場地土質情況按照有關規定進行計算；
（2）腳手架地基與基礎是否夯實；
（3）腳手架地基與基礎是否平整；
（4）腳手架地基與基礎里是否積水。

2、腳手架架體排水溝的驗收
（1）腳手架搭設場地雜物清除，平整，并使排水通暢；
（2）排水溝的設置應在腳手架最外排的立桿以外的500mm~680mm之間；
（3）排水溝的寬度為：200mm~350mm之間；深度為：150mm~300mm之間；水溝的端部應設置集水井一座（600mm×600mm×1200mm）來保證水溝里的水及時的排除；
（4）排水溝的上口寬度：300mm；下口寬度：180mm；
（5）排水溝的坡度為i=0.5。

3、腳手架墊板、底托的驗收
（1）腳手架墊板、底托的驗收是根據腳手架高度及承載來定的；
（2）24m以下腳手架的墊板規格是（寬度大于200mm、厚度大于50mm）、保證每根立桿必須擺放在墊板中間部位、墊板面積不得小于0.15㎡；
（3）24m以上承載腳手架的底部墊板的厚度必須經過嚴格計算；
（4）腳手架底托必須擺放在墊板中心部位；
（5）腳手架底托寬度大于100mm厚度不得小于50mm 。

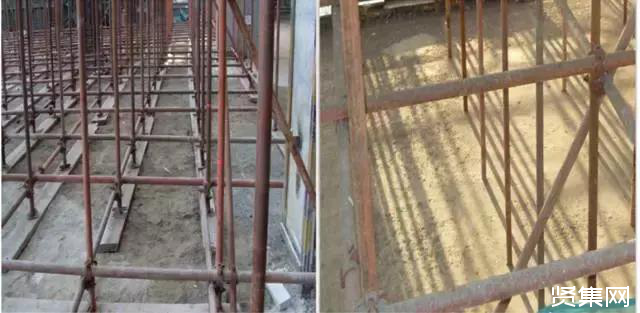

4、腳手架掃地桿的驗收
（1）掃地桿必須與立桿連接，不得掃地桿與掃地桿之間連接；
（2）掃地桿水平高差不得大于1m，距邊坡的距離不得小于0.5m；
（3）縱向掃地桿應采用直角扣件固定在距底座上皮不大于200mm處的立桿上；
（4）橫向掃地桿宜采用直角扣件固定在緊靠縱向掃地桿下方的立桿上。

5、腳手架主體驗收標準
（1）腳手架主體驗收是根據施工需要經過計算，如安裝普通腳手架立桿間距必須小于2m；大橫桿間距必須小于1.8m；小橫桿間距必須小于2m。建筑承載的腳手架必須按照計算要求驗收。一般腳手架的荷載不得超過每平方米300公斤，特殊腳手架必須另行計算。同跨內不能超過兩個工作面。
（2）立桿的垂直偏差應根據架體高度來驗收,并同時控制其絕對差值：當架體低于20米時，立桿偏差不大于5厘米。架高在20米至50米之間，立桿偏差不大于7.5厘米。架高大于50米時，立桿偏差不大于10厘米。
（3）腳手架立桿接長時除頂層頂部可以使用搭接外，其余各層各步接頭必須使用對接扣件連接腳手架架體的接頭應交錯布置：兩根相鄰桿的接頭不宜設置在同步或同跨內；不同步或不同跨兩個相鄰接頭在水平方向錯開的距離不應小于500mm；各接頭中心至最近主節點的距離不宜大于縱距的1/3；搭接長度不應小于1m，應等間距設置3個旋轉扣件固定，端部扣件蓋板邊緣至搭接縱向水平桿桿端的距離不應小于100mm。雙立桿腳手架中，副立桿高度不得低于3步，鋼管長度不應小于6米。
（4）腳手架大橫桿不得大于2米，必須連續設置，一排大橫桿的水平偏差值不大于腳手架最長度的1/250，且不得大于5厘米，大橫桿不得設置在同一跨內，腳手架側面橫桿伸出架體宜在10-15厘米之間。
（5）腳手架小橫桿應設置在立桿和大橫桿的交點處，必須與立桿使用直角扣件連接，當在操作層時，應在兩節點中間再加一根小橫桿，以承受和傳遞腳手板上的荷載，小橫桿固定必須使用直角扣件，固定在縱向水平桿上。
（6）在架體搭設過程中扣件必須合理使用，不得代用和錯用扣件，滑絲或帶裂紋的扣件絕不得使用在架體中。

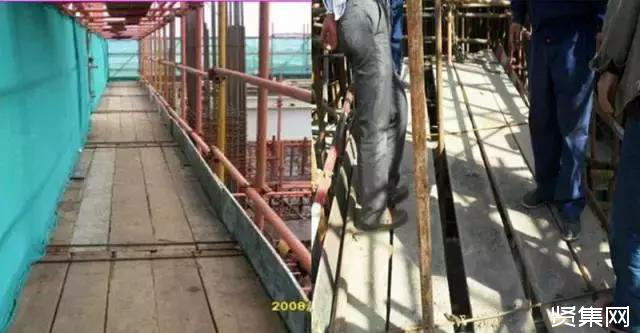

6、腳手板的驗收標準
（1）施工現場腳手架搭設完成腳手板鋪設必須滿鋪腳手板對接必須正確，在架子拐彎處，腳手板應交錯搭接，并且必須綁牢，不平處用木塊墊平釘牢；
（2）作業層的腳手板應鋪平、鋪滿擠嚴、綁扎牢固，離開墻面12—15CM端部腳手板探頭長度不得大于20CM，橫向水平桿的間距應根據腳手架的使用情況搭設，腳手板的鋪設可采用對接平鋪也可采用搭接鋪設。

7、腳手架、連墻件的驗收
連墻件設置種類有兩種：剛性連墻件和柔性連墻件，施工現場宜采用剛性連墻件。高度小于24米的腳手架，需3步3跨設置連墻件，高度在24米至50米之間的腳手架需2步3跨設置連墻件。
（1）連墻件應從腳手架體底層第一步縱向水平桿處開始設置。
（2）連墻件應宜靠近主節點設置，偏離主節點的距離不應大于300mm。
（3）連墻件宜優先采用菱形布置，也可采用方形、距形布置。
（4）腳手架的兩端必須設置連墻件，連墻件的垂直間距不應大于建筑物的層高，并不應大于4m(兩步)。
（5）腳手架架體高度在24m以下的單、雙排腳手架，應采用剛性連墻件與建筑物可靠連接，也可采用腳手管、拉筋和頂撐配合使用的附墻連接并在兩頭設置防滑措施。嚴禁使用僅有拉筋的柔性連墻件。
（6）腳手架架體高度在24m以上的單、雙排腳手架必須應采用剛性連墻件與建筑物可靠連接。
（7）連墻件中的連墻桿或拉筋宜呈水平設置，當不能水平設置，應與腳手架連接的一端應下斜可靠連接。
（8）連墻件必須采用可承受拉力和壓力的結構。
（9）當腳手架下部暫不能設連墻件時可搭設拋撐。拋撐應采用通長桿件與腳手架可靠連接，與地面的傾角應在45度—60度之間；連接點中心至主節點的距離不應大于300mm.。拋撐應在連墻件搭設后分開拆除。
（10）腳手架架體高度在40m以上有風渦流作用時，應采取抗上升翻流作用的連墻措施。

8、腳手架剪刀撐的驗收
（1）24m以上的腳手架均必須在外側立面的兩端各設置一道剪刀撐，并應由底至頂連續設置。承重及特殊架子內部設置多個由底到頂?shù)倪B續剪刀撐，剪刀撐的斜桿與地面的傾角是否在45°～60°之間，每道剪刀撐的寬度不應小于4跨，且不應小于6米;
（2）架體高于24米時，必須連續由低到高設置剪刀撐。

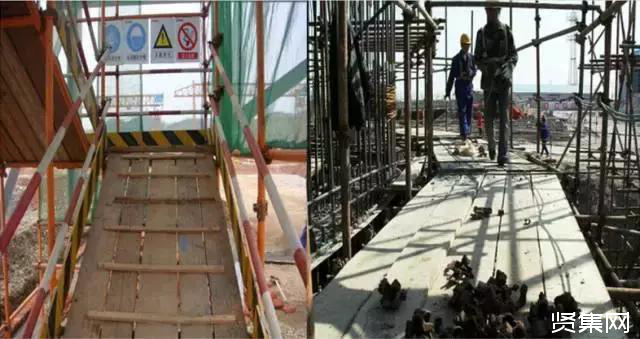

9、腳手架上下措施的驗收
（1）腳手架上下措施有兩類：掛設爬梯和搭設“之”形步道或斜步道；
（2）爬梯掛設必須由低到高連續垂直的設置，每垂直約3米必須固定一次，頂部掛鉤使用8#鉛絲綁扎牢固；
（3）上下步道必須同腳手架高度一起搭設，人行步道寬度不得小于1米，坡度1：6，運料步道寬度不小于1.2米，坡度1：3。防滑條間距0.3米，防滑條高度約3-5厘米。

10、架體防墜落措施的驗收
（1）施工腳手架如需要掛設安全網，檢查安全網必須平整、牢固、齊全；
（2）建筑施工腳手架外側必須設有密目網，密目網必須平整，齊全；
（3）在腳手架垂直高度每10-15米需設置防墜落措施，在架體外側要及時設置密目網。內側安全網鋪設時必須要拉緊，安全網固定繩必須環繞綁扎的固定可靠處。

上述是賢集網小編為大家介紹的腳手架計算規則、施工現場腳手架標準做法、腳手架工程驗收細節。希望這些知識能夠加深大家對腳手架的了解！當然，在這里小編要提醒大家，腳手架賴以生根的懸挑鋼梁撓度變形超過規定值，應對懸挑鋼梁后錨固點進行加固，鋼梁上面用鋼支撐加U形托旋緊后頂住屋頂。預埋鋼筋環與鋼梁之間有空隙，須用馬楔備緊。吊掛鋼梁外端的鋼絲繩逐根檢查，全部緊固，保證均勻受力。還有腳手架卸荷、拉接體系局部產生破壞，要立即按原方案制定的卸荷拉接方法將其恢復，并對已經產生變形的部位及桿件進行糾正。如糾正腳手架向外張的變形，先按每個開間設一個5t倒鏈，與結構繃緊，松開剛性拉接點，各點同時向內收緊倒鏈，至變形被糾正，做好剛性拉接，并將各卸荷點鋼絲繩收緊，使其受力均勻，最后放開倒鏈。要知道，腳手架總的趨勢是向著輕質高強結構、標準化、裝配化和多功能方向發展。材料由木、竹發展為金屬制品；搭設工藝將逐步采用組裝方法，盡量減少或不用扣件、螺栓等零件；材質也將逐步采用薄壁型鋼、鋁合金制品等。提升腳手架的環保要求、成立專業化的腳手架承包公司等。
